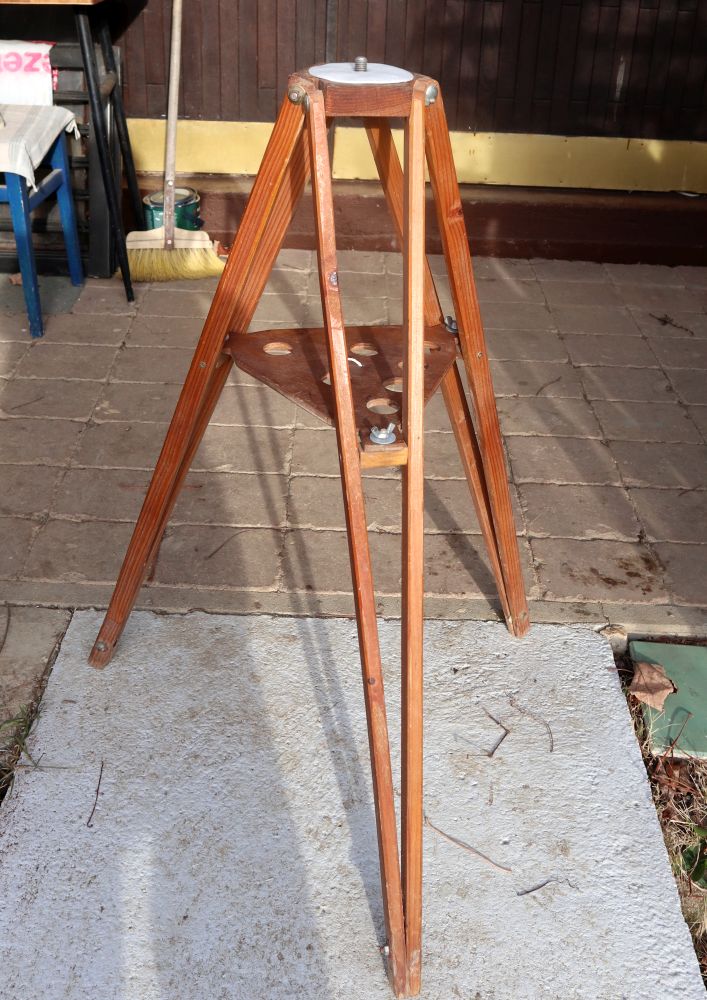

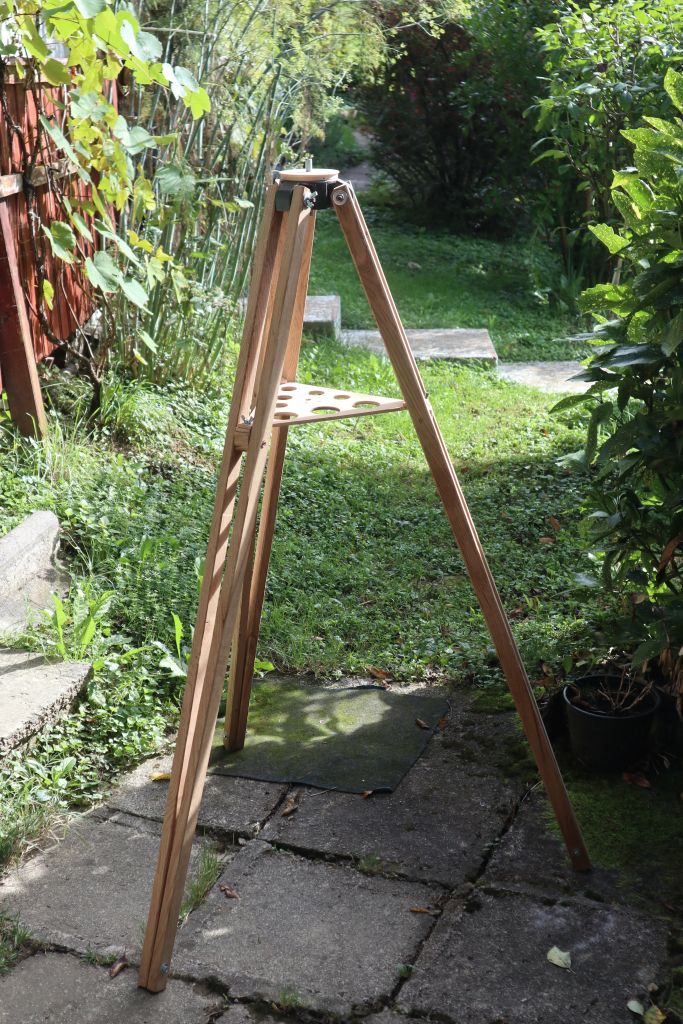

Jednostavan i lagan prijenosni tronožac, kojeg je relativno jednostavno izraditi. Visina samog tronošca u mojoj izvedbi je oko 85 cm, ali se lako podesi izradom dužih ili kračih nogica. Nogice su dvostruke, što znatno doprinosi čvrstoći cijele konstrukcije. Nogice su učvršćene pločom koja ih povezuje a ujedno služi kao stol za odlaganje pribora. Prema potrebi, ispod ploče se može objesiti neki jednostavni uteg (kamen ili cigla na užetu, kanistar s vodom, ili bilo što sličnog) koji dodatno stabilizira cijelu konstrukciju. Tronožac sam izradio 1974. godine a služi još i danas. Težina samog tronošca (bez glave za teleskop) je 1,8 kg.
Ključni dio tronošca je njegova gornja ploča. Izradio sam ju od hrastovog drveta debljine 3 cm. Naizgled komplicirani oblik zapravo je istostranični trokut kojemu su vrhovi urezani prema unutra, da se napravi mjesto za nogice.
Volim grafički rješavati probleme, pa zato vrlo često skiciram dijelove koje treba izraditi. Ovo je originalna skica ploče, pomoću koje sam odredio koliko je potrebno odrezati uglove trokuta. Dubina tog reza ovisi o dimenzijama letvica za nogice, u ovom slučaju one su 15x25 mm u presjeku. Na nutarnjoj strani treba ostaviti oko pola do 1 cm prostora uzmeđu uglova nogica, da se one mogu sklopiti bez zapinjanja. Crtež ujedno pokazuje da je ovakvu ploču moguće izrezati iz daske širine 14 cm. U sredini ploče je rupa za vijak koji će držati glavu stativa na njenom mjestu. Ja na svim stalcima koje sam napravio korsitim vijke istog promjera, M12, ali može se koristiti i vijak M10 ili M8, ili pak 3/8" fotografski vijak (rupa 10 mm) ako želite na stalak staviti fotografsku glavu.
Ako ne možete doći do hrastovine, gornja ploča može se izraditi i od jelovine, ili debele šperploče. Potrebnu debljinu šperploče bez problema možete dobiti ljepljenjem nekoliko slojeva tanje šperploče. Jednostavno uzmite materijal koji najlakše možete nabaviti. Poučen iskustvom, kod vrhova nogica bi na skici sad ostavio barem 1 cm razmaka!Primijetite da se vanjski rub nogica poklapa sa vanjskim rubom stola. Skica odgovara situaciji kad su nogice sklopljene radi transporta. Kad se nogice otklope, gornji vrhovi im se malo približe, zato je potrebno ostaviti malo razmaka između njih. Po sredini nogica prolaze vijci koji ih vežu za gornju ploču. Ja sam koristio tzv. torbang vijke M6, koji na jedoj strani imaju veliku glavu prilagođenu za prihvat drveta. Vijci prolaze cijelom dužinom ploče, i te rupe potrebno je pažljivo probušiti kako bi izlaz rupe bio na istom mjestu kao i ulaz, dakle po visini na sredini debljine gornje ploče, a bočno pola širine nogice od ruba. Rupa je nešto većeg promjera, 6,5 ili 7 mm, da vijak lako prolazi kroz nju.

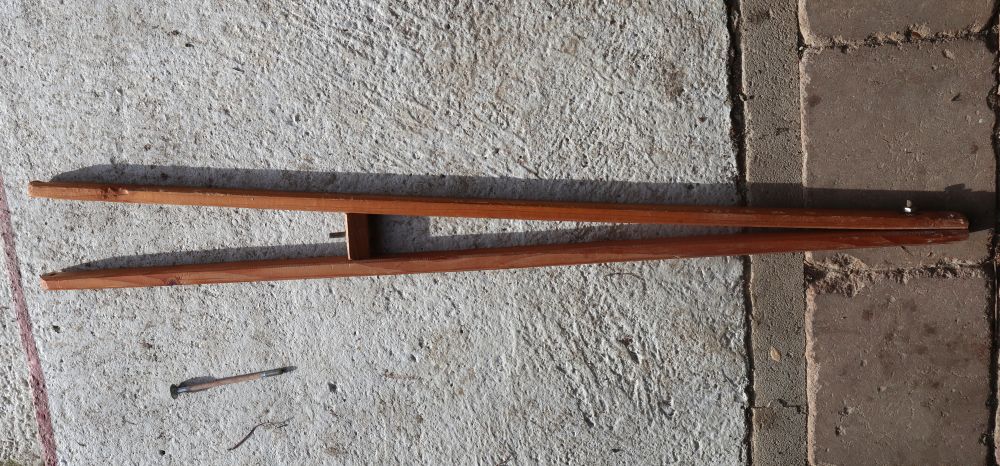

Umjesto torbang vijaka možete uzeti i obične vijke, ili navojne šipke s maticama. Ako vam je problem probušiti tako duge rupe, zabušite sa svake strane 3 cm duboke rupe promjera 5 mm, i umjesto jednog dugog vijka upotrijebite dva vijka za drvo sa šesterokutnom glavom promjera 6 mm, svaki za jednu nogicu. Pod glavu vijka stavite malo veću podložnu pločicu, a dužina vijka u ovom slučaju je 3 cm+debljina nogice, ili malo manja.Svaka nogica sastoji se od dvije letvice presjeka 15x25 mm. Koristio sam jelovo drvo, do kojeg se najlaške dolazi. Kod odabira letvice treba paziti da nema većih kvrga u njoj (ne većih od pola presjeka) jer one oslabljuju letvicu. Kod mojeg tronošca letvice su duge 90 cm, što daje visinu stola od oko 85 cm kad je tronožac postavljen. Visina se bez problema regulira odabirom dužih ili kračih letvica, a ako niste sigurni, ostavite ih dužima, jer ih je kasnije lako skratiti. A ako su prekratke nema druge nego raditi nove! Uz nogicu vidi se, sad već prilično korodirani, vijak koji nogicu spaja na stol. Vijak prolazi kroz rupu na vrhu jedne letvice, pa kroz rupu u stolu kroz letvicu na drugoj strani. Na drugoj strani nalazi se matica i veća podložna pločica. Maticu je dovoljno pritegnuti rukom, tako da se nogica može lagano otvarati, odn. sklopiti radi transporta.
Letvice su pri dnu spojene vijkom M6 (opet torbang, ali nije toliko bitno, i običan vijak sa većim pločicama je sasvim u redu). 32 cm od vrha nogice letvice su dodatno spojene kratkim komadom drveta u čijoj sredini se nalazi vijak za prihvat stola. Ovaj komadić malo je kraći od onog potrebnog da bi letvice tvorile trokut, tako da ih malo napinje prema sredini. Vijak je komadić navojne šipke M6 jednostavno uvijen u rupu promjera 5 mm. Kod uvijanja koristite dvije matice, koje pritegnete jednu prema drugoj (tzv. matica i kontramatica) pa uz njihovu pomoć okrečite vijak. Da bi lakše ušao u rupu, vrh mu malo isturpijajte i podmažite lanenim ili lakim strojnim uljem. Potrebnu dužinu ovog komadića letvice najlakše odredite tako da nogicu stavite na stol, i na mjestu gdje komadić treba doći izmjerite razmak letvica. Potrebni komadić je onda oko 1 cm kraći, a na letvice je vezan sa po jednim vijkom za drvo koji prolazi kroz letvicu i uvija se u ovaj komadić. Ove vijke treba pritegnuti samo toliko da se komadić može uz nešto otpora postaviti u položaj koji odgovara ravnini stola.
Ja sam koristio pocinčane čelične vijke i matice koji se najčešće mogu nabaviti, no pokazalo se da ta površinska zaštita nije dovoljno kvalitetna. Danas se mogu bez problema nabaviti vijci matice i pločice od nehrđajučeg čelika. Da sad izrađujem ovaj tronožac, koristio bih isključivo njih.Na vrhu su letvice poprečno probušene da bi ih se moglo spojiti sa stolom, kao što sam prije spomenuo. U mom slučaju vrhovi letvica malo su se sudarali kod postavljanja tronošca, pa sam ih zaoblio turpijom.

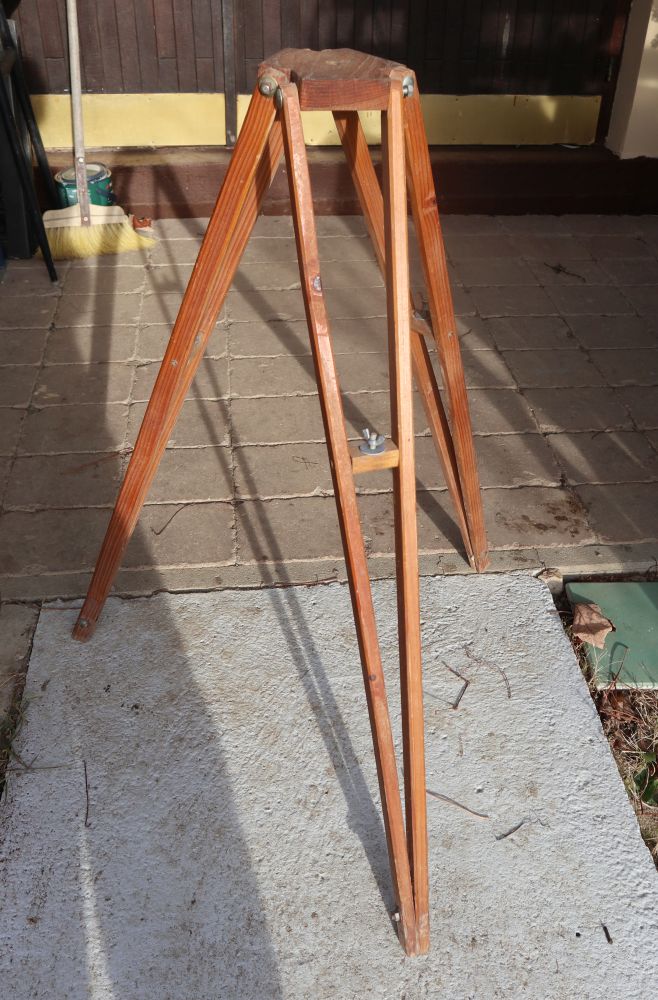

Sastavljeni tronožac. Primijetit ćete odmah da je nestabilan i da se nogice lako pomiću. Bez panike, tome služi stol, koji sve tri nogice spaja u čvrstu cjelinu, a ujedno služi i za odlaganje sitne opreme.

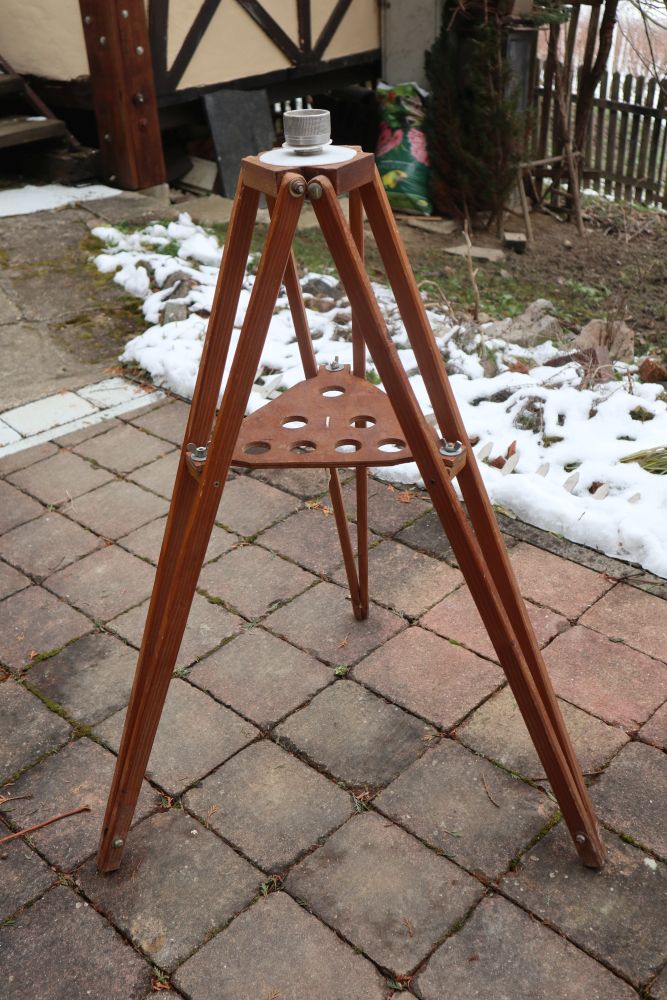

Tronožac sa montiranim stolom. Stol se natiče na tri vijka umetnuta u spojnice nogica, a na mjestu ga drže krilne matice M6. Kad ih pritegnete one će privući spojnicu nogice tako da prilegne uz donju stranu stola. Ako se spojnice preteško okreću, samo malo popustite vijke koje ih vežu na nogice. Primijetit ćete da je ovako sastavljen tronožac vrlo čvrst, i bez problema će izdržati i vašu težinu (probao, a nisam baš lagan!).
Stol tronošca izrezan je iz 6 mm debele šperploće. Debljina nije kritična, ali bolje je da je stol nešto deblji da se ne bi deformirao kod upotrebe. U uglovima se nalaze rupe za vijke na spojnicama nogica, a širina tih uglova odgovara razmaku između nogica na tom jestu. Slobodno ju napravite nekoliko milimetara užom, da se lakše natiće na vijke. U sredini stola su rupe izbušene tzv. forstner svrdlom za drvo promjera 35 mm. Ovo je svrdlo napravljeno za fino bušenje rupa u drvetu, bez oštećivanja rubova rupe. Rupe se mogu izrezati i ručno, rezbarskom pilicom, ali to je već malo više posla i zahtjeva određenu spretnost u rukovanju pilicom. U nih se mogu nataknuti okulari koje trenutno ne koristimo na teleskopu, da nam budu pri ruci.
Na rub stola mogu se bez problema zalijepiti letvice, tako da se dobije uzdignuti rub, ako to želite. Ja to nisam radio, ali kad ne bi imao rupe za okulare, uzdignuti rub bio bi prilično bitan, da okulari ne bi padali sa stola. Uzeo bih jednostavno ostatke letvica za nogice i zalijepio ih užom stranom uz rubove stola.Veličina stola određuje koliko se nogice otvaraju prema van. U mon slučaju, spojnice su 32 cm od vrha nogica, a od sredine stola do rupe za vijak je 16,5 cm. Ako želite da se nogice više rašire, napravite nešto veći stol i obratno. I tu je najbolje napraviti malu skicu u mjerilu, pa iz nje uzeti potrebne mjere, koje nisu kritične.
U sredini stola su dvije rupice kroz koje prolazi petlja od užeta. Na nju se sa donje strane stola može objesiti neki uteg, koji dodatno stabilizira tronožac. Već nekoliko kila težine kod ovako laganog tronošca čini čuda.

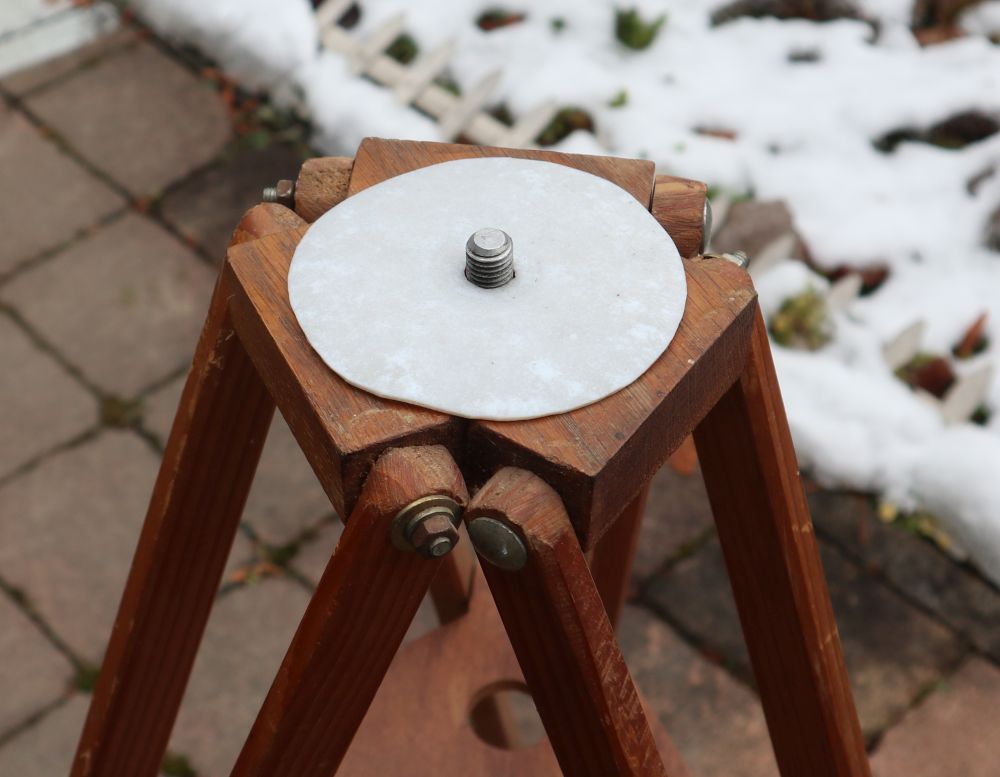

Vijak umetnut kroz rupu u sredini stola na vrhu tronošca omogučava prihvat montaže za neki manji instrumet. U ovom slučaju vijak je M12 , malo podebljan krep-trakom tako da ne ispada iz rupe prema dolje. Bijela ploča je komad teflona koji dolazi između stola i alt-az glave s nekim malim instrumentom, koju najčešće koristim na ovom tronošcu.

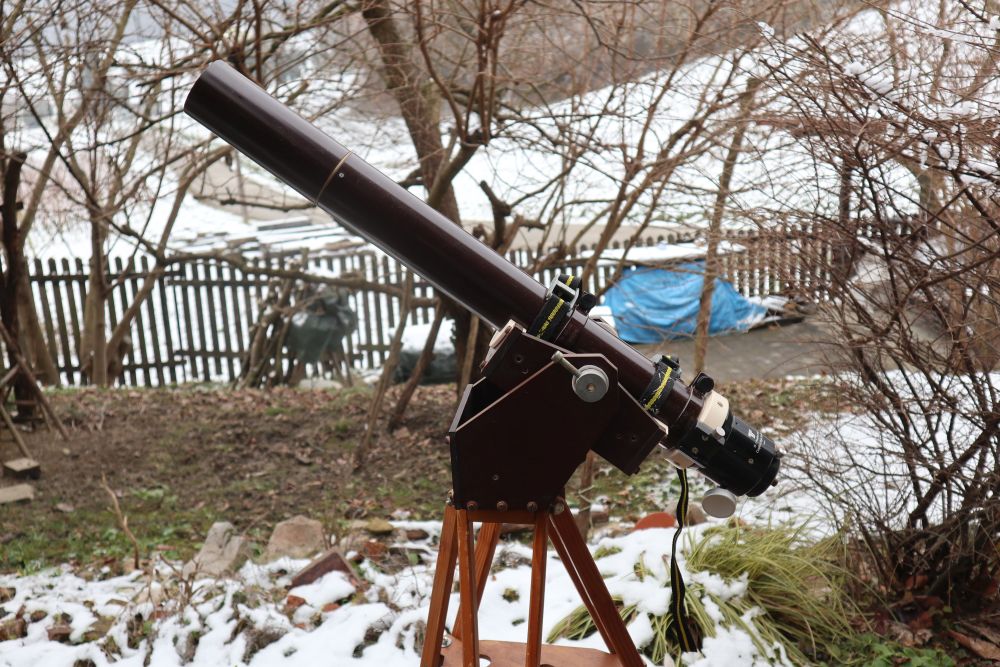

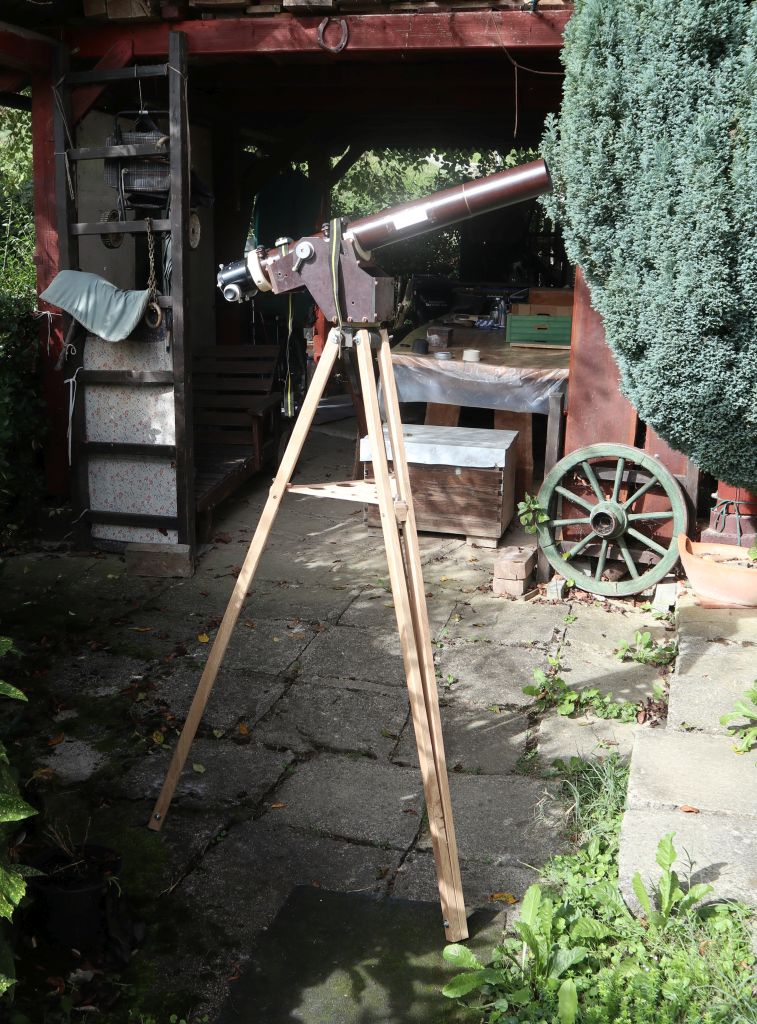

63 mm refraktor sa alt-azimutnom glavom na tronošcu. Sama glava opisana je u drugom tekstu.

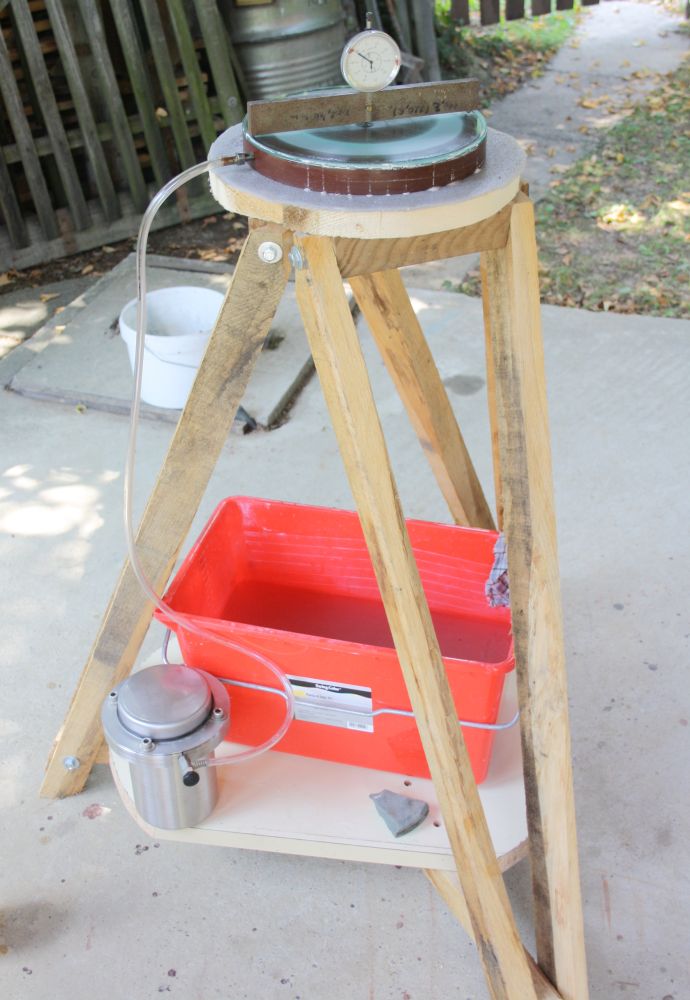

XXL verziju koristim kao stalak za brušenje. Gornja ploča je oko 25 cm široka, od 5 cm hrastove daske, a na njoj je disk od mekog drveta. Noge su 3x5 cm, spojene su pri dnu i opterećene utezima na stolu kad zatreba. Spojni vijci su 8 mm, gore za drvo, dolje obični. Na njemu sam brusio stakla do 40 cm promjera, bez ikakvih problema.
